通风管道安装,怎么去设计

作者: 发布日期: 2019-03-09 13:18:00
信息摘要:
污染气体通过集气罩经过管道进入废气处理装置,再从处理装置进入风机。有五种常用的基本类型的管道:水冷却管,内衬耐火材料管,不锈钢管、碳钢管及塑…

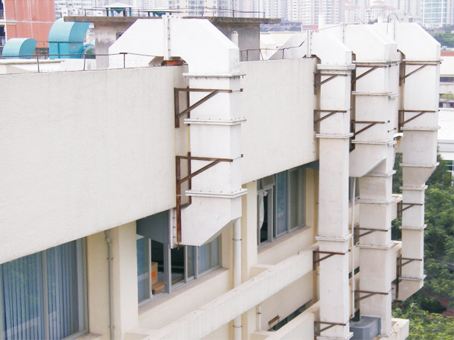

污染气体通过集气罩经过管道进入废气处理装置,再从处理装置进入风机。有五种常用的基本类型的管道:水冷却管,内衬耐火材料管,不锈钢管、碳钢管及塑料管。水冷却管和内衬耐火材料管常常用于气温高于800℃的情况;当气温600-800℃时,用不锈钢管道比较经济;而碳钢管道则适用于那些温度低于600且废气又是非腐蚀性气体的情况。若气体是腐蚀性的,则低于600℃时也需用不锈钢;塑料管适用于常温下腐蚀性的气体。选择管道的材料并不是惟一的,根据具体情况的不同来选择合适材料的管道是设计中很重要的一环。管道有时也可以作为冷却热气体的热交换器使用,如高温烟气在通过一段金属管道时的温度降要比通过非金风管道时大得多。

0f62329c6edd6ab4fe5a7883866ea254

一、风道计算方法

风道计算方法很多,在通风工程中用得最多的是流速控制法,也称比摩阻法。该方法以管道内空气流速作为控制因素,据此计算管径和压损。

通风系统中,风道内空气流速高,风道断面小,风道耗用材料少,建造费用少,但是系统的压损大,运转费用高,对除尘成气力输送系统设备和管道磨损大。风道内的空气流速低,风道断面大,风道耗用的材料多,建造费用大,但是系统的压损小,运转费用低。在除尘系统中,风道内流速过低,粉尘容易沉积滞留,造成风道堵塞。所以对风道内风速的下限有一定要求。因此,必须确定一个适当的流速,在这个流速下,通风系统的造价和运转费用的总和是最经济的。

c05cd7401dce41b5d1dfe71f560ad8ba

二、通风管道的设计与运转管理

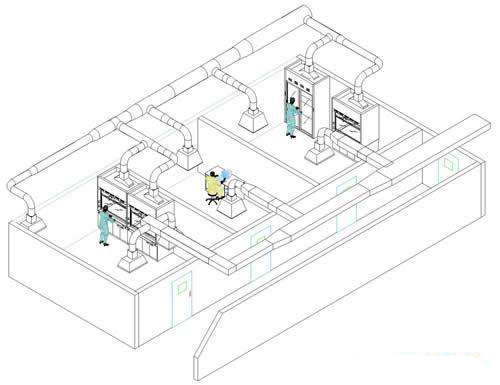

通风除尘系统的排气罩、除尘器、风机等主要设备之间是用通风管道联系起来的。通风管网的设计就在于确定各设备的位置以及通风管道的大小和布置。

除尘设备的布置与工艺设备及车间的布置有关。通常希望将除尘器与工艺设备尽量靠近,这不仅使设备布置紧凑,而且可以缩短管道长度和节约能源,但是在有的情况下,特别是当处理风量很大时,除尘器及风机要设在远离尘源点的地方,甚至设在室外。在这种情况下,精心地进行管道的布置和计算就显得非常必要,否则将会给以后的运行和维护带来许多不利。管道设计不合理,不仅可能浪费材料和能源,而且可能会使粉尘沉积于管道,中造成管道堵塞。清理被堵塞的管道是件很麻烦的工作。

在多个尘源点的情况下,可以采取多个单独除尘系统的分散布置,也可以将各尘源点联合起来,形成一集中的除尘系统。采用分散系统还是集中系统要经过技术经济比较,结合当地条件确定。例如,车床的除尘多采用分散的设于车床附近的小除尘器。含尘气体经过净化后,直接排入车间。对于原料车间则趋向于采用集中系统。例如,对于多尘源点的多层厂房,甚至可将最上层楼层全部用作除尘室,将各楼层的尘源点都接到顶部院尘室内,净化后排入大气。
