实验室气路工程

作者: 发布日期: 2019-04-08 09:14:00
信息摘要:
一、实验室气路工程:实验室气体工程的种类以及用途目前,实验室购置的许多大型仪器设备都必须依赖某种工作气体才能正常工作。由于气体供应不符合要求…

一、实验室气路工程:实验室气体工程的种类以及用途

  目前,实验室购置的许多大型仪器设备都必须依赖某种工作气体才能正常工作。由于气体供应不符合要求,经常会引起仪器工作状态异常,甚至造化仪器设备的损坏。因此,分析系统的可高、稳定和准确性不单单和分析仪器本身息息相关,同时还取决于气体等外部因素。完善的实验室气体配送系统也是一个优秀实验室的重要指标。做好实验室气源供应是实验室仪器设备正常工作的基础,也是保证日常检验工作的需要。

二、实验室气路工程:实验室集中供气集技术可行性分析

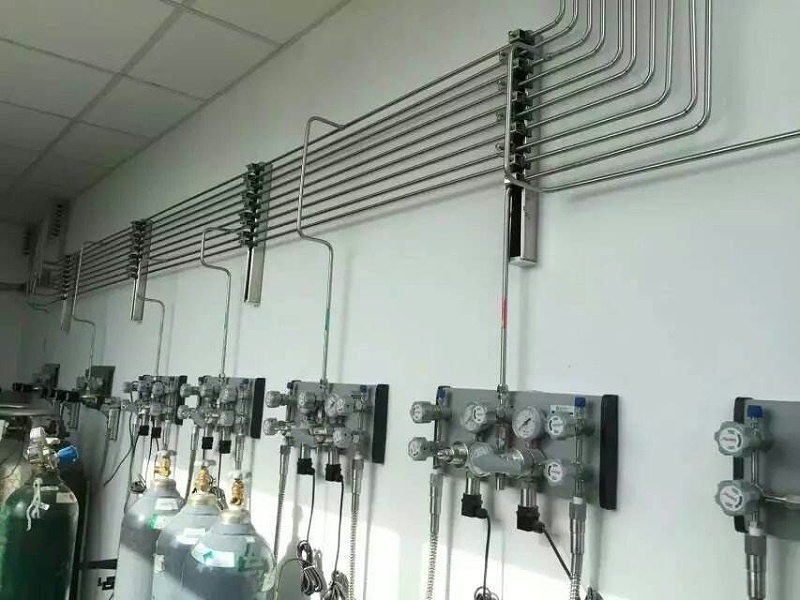

气路

  集中供气作为气源配置的一项非常成熟的技术,已经被广泛应用于半导体等行业的生产和科研。实验室集中供气模式的主要特点,优点主要表现在:

  (1)充分保证气体的纯度:液氮、液氩蒸发后纯度均为 99.9995% ,可以满足各类仪器的要求。

  (2)彻底解脱了实验室实验人员颇繁的气瓶更换和搬运工作。使实验室更加美观、整洁、安全卫生。压缩空气管道供应方式彻底消除了原来实验室内小型空气压缩机工作噪音对操作人员的影响,使设备出现故障和进行维护的几率大为减少。

  (3)配备手动或自动调压系统,操作简单,可确保气体不断供应和使用压力恒定的要求。

三、实验室气路工程:实验室集中供气系统方案

  实验室集中供气系统涉及气体管道的涉及、材质选择、工程安装和验收等方面的工作,是一项专业性较强的工作,由于实验室通常配备许多精密大型仪器设备,如果工程材质不合格、施工工艺不精密,使用过程中可能会产生泄露,引入杂志降低高纯度气体纯度,直接导致仪器设备无法正常使用,因此必须由气体管道安装的专业公司来进行设计和施工。

三、实验室气路工程:实验室气路管道设计规范

  《工业金属管道工程施工及验收规范》GB50235-2010
  《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011《氢气站设计规范》GB50177-2005
  《氢气使用安全技术规范》GB4962-2008《工业金属管道设计规范》GB50316-2000《乙炔站设计规范》GB50031-91
  《压缩空气站设计规范》GB50029-2014《建筑设计防火规范》GB50016 -2014

四、实验室气路工程:工程验收标准及方法


timg

  外观检查
  (1)管道走线要横平竖直:管道均固定牢固;

  (2)管道外表面无明显破损;

  (3)各个阀件无明显破损。

  系统的联试验

    如果管道冲入压力后发生形变C如鼓泡、扭曲、彭服等现象)中印说明此系统无法在此压力下工作,如果长时间在此工作压力下,系统会在形变位置限裂,造成人员财产伤害。本实验是为了检验管道系统耐压性能的好坏,确保系统的安全可靠性。

    为了保证实验过程中不污染系统环境,故使用高纯氮气作为实验气体。的发验方法、系统冲入高纯氮气至0. SMpa,美闭所有阀门,经过24小时后,系统中不得有任何形变产生。

  州筑密性实验

   管道系统冲入气体后,如果系统存在漏点,由于系统内的气体新不断流天,面系统的体积却没有变化。经过一段时间后,系统压力必然会下降(有时也要考德环境温度造成的影响)。由于此检测方法简单操作简便、成木较低、检测结果准确且稳定可靠,适用了中小管道系统的气密性检测。

  实验方法

    系统冲入晶纯氨气至0.8Mpa,关团所有阀门。 经过24小时后,系统的压力变化率<1%。

五、实验室气路工程:工程安装规范

  气路管道施工流程:1 、施工前准备-2 、施工准备-3 、样本制作 -4、材料预制-5 、现场焊接-6 、费焊接连接-7 、施工后处理 -8、管道的检查 -9 、文件的移交。

实验室气路工程,详询可咨询电话:15506209761
