实验室管道系统布置模式

作者: 发布日期: 2019-01-04 10:46:00
信息摘要:
实验建筑内各种共用设施管道很多,在一般小型实验室内常见的管道有水管、风管、电线管和煤气管,在大型实验室或特殊实验室内还有压缩空气、蒸汽、氢气…

实验建筑内各种共用设施管道很多,在一般小型实验室内常见的管道有水管、风管、电线管和煤气管,在大型实验室或特殊实验室内还有压缩空气、蒸汽、氢气、氧气、真空、蒸馏水、空调、电信网络等管道。工程管网的布置原则是既要保证使用安全,方便安装、检修、改装和增添,又要尽量使各种管线短捷、经济合理和整洁美观。

0

一、管道系统的布置方式

各种管网都是由总管、干管和支管三部分组成。总管是指从室外管网到实验室内的管道,干管是指从总管分送到各单元的管道,支管是指从干管连接到实验台和实验设备的管道,各种管道一般总是以水平和垂直两种方式布置。

1.总管管井垂直模式

在建筑物的一端或中间设置管井,总管在管井内垂直布置,在各层由总管分出水平干管,水平干管由一端通到另一端。电话、给水、煤气、空调风机盘管用的供水及回水管等由总管供给,各层的干管在走廊吊平顶上敷设,接到各房间使用。对于普通实验楼改造或低层实验楼,建议采用该模式。

2.总管技术层水平模式

在实验建筑内设置技术层,水平总管敷设在技术层内,也可设在底层或顶层,总管水平布置,干管垂直布置。设置技术层对管道系统的维护非常方便,但在建筑方面的前期投资会相对大。对于新建的高层实验楼,建议采用该模式。

3.支管向下供给模式

支管通过服务柱或柔性供给系统模块从上面给实验室提供服务管道系统,可实现最大的灵活性,避免地上设置供给系统而影响未来发展改造的需要。采用该模式一般要求水柜设在边台而不在中央台,实验台采用灵活式方便移动的标准尺寸实验台,与上面的供给系统模块配套使用,标准尺寸实验台能保证根据新需求随意拼接成标准中央台或边台。该模式适用与科研单位、孵化楼、企业等未来需要不断发展壮大的机构。也是国际上最新的供给模式。

4.支管向上供给模式

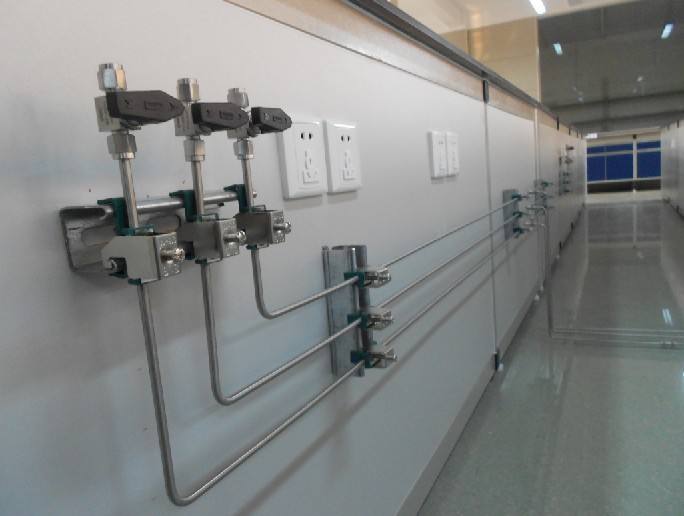

支管沿楼板布置,如果实验台采用岛式布置,支管一般沿楼板下面敷设,有的支管穿过楼板,向上接到实验台。如果实验台的一面靠墙,那么从干管引出的支管可沿墙敷设到实验台。对于沿墙敷设的水平支管,可采用实验台把支管隐蔽起来。该模式适合传统的实验室,由于所有的管道已在地上固定,未来不能随意改动。
